TECNICA F1 2018: anche per l'Halo sarà tutta una questione di efficienza

By:
1065

Era ormai il "lontano" mese di luglio scorso quando la Fia confermò con un breve comunicato stampa l'introduzione in Formula 1 della protezione alla cabina di guida chiamata Halo. Una decisione che quattro mesi dopo non è stata ancora digerita da molti addetti ai lavori e dalla maggior parte dei tifosi. Ma la FIA era consapevole di tutto ciò: il dispositivo era destinato a dividere l'opinione pubblica, non tanto per i possibili problemi di sicurezza introdotti quanto soprattutto per un chiaro peggioramento dell'estetica delle belle auto di Formula 1 in versione regolamenti tecnici 2017. In questo articolo non voglio però mettere in evidenza la bruttezza del componente, che penso sia chiaramente visibile a tutti, ma i maggiori risvolti tecnici che stanno dietro all'introduzione e che porteranno i Team a considerare l'Halo come uno dei componenti principali su cui progettare l'intera auto del prossimo anno.


L'Halo utilizzato dalla Force India nei test post Gran Premio di Abu Dhabi

La FIA, già dal 2009 (dopo l'incidente a Henry Surtees) alla ricerca di una protezione aggiuntiva della testa di piloti, pensava di introdurre il sistema Halo già durante la stagione appena conclusasi di Formula 1 tant'è che lo scorso anno i vari Team avevano già iniziato a portare in pista la prima versione del particolare sistema di protezione. Tuttavia, a metà stagione 2016 lo Strategy Group era riuscito a farne rinviare di un anno l'introduzione con la valida "scusa" di condurre ulteriori test durante le sessioni di prove libere di quest'anno.
Il concetto di Halo fu proposto per la prima volta da Mercedes nel 2015 come sistema di protezione che avrebbe potuto resistere contro uno pneumatico dal peso di 20 kg sparato ad una velocità di ben 225 km/h.

Una fotografia della prima versione di Halo, testata dai piloti Ferrari ormai oltre un anno e mezzo fa

La Ferrari è stato il primo Team a testare nell'ormai lontanissimo febbraio 2016 una versione sperimentale di Halo con cuore in acciaio e parti superficiali in carbonio. Una versione che aveva generato dei pareri molto negativi da parte dei piloti del Team italiano principalmente per i bassi livelli di visibilità generati dall'ampia sezione del pilone verticale che andava ad allargarsi troppo in basso (vedere immagine precedente).

La seconda versione di Halo è stata progettata interamente in titanio per un minor peso e maggior robustezza

Grazie al parere di Sebastian Vettel e Kimi Raikkonen cinque mesi dopo ha fatto il suo esordio una seconda versione di protezione (Halo 2) totalmente in titanio per garantire una maggior leggerezza e una miglior robustezza. Oltre alla modifica nei materiali, uno dei cambiamenti più importanti è stato quello di ridurre in sezione la parte di unione tra l'anello superiore e il pilone verticale per migliorare la visibilità ed evitare un possibile impatto tra il guidatore e il dispositivo durante un impatto.
Con la seconda versione di Halo, testata da alcuni piloti tra cui il futuro campione Nico Rosberg a Spa sulla complicata salita dell'Eau Rouge, si è eliminato l'importante problema della scarsa visibilità e i successivi miglioramenti al dispositivo si sono concentrati principalmente sul garantire la giusta solidità/robustezza.
Finora il componente di sicurezza è stato utilizzato sui telai 2017 non preposti per incernierare il pesante dispositivo di sicurezza (si parla di un peso dell'ultima specifica attorno agli 8 kg) mentre i telai del prossimo anno, a causa dei rigorosi test di resistenza, dovranno avere cockpit molto più rinforzati e presenteranno ovviamente dei veri e propri punti di ancoraggio. La robustezza di questi attacchi su cui andrà incernierata la struttura, accoppiata ad un rinforzo del telaio e al peso stesso del dispositivo di sicurezza comporteranno un aumento di peso che potrà andare dai 10 ai 15 kg sentendo uno dei Top Team di questa stagione 2017 di F1. Cinque chilogrammi in più di peso mediamente su un circuito sono la bellezza di un decimo e mezzo al giro, che nell'arco di una gara diventano quasi dieci secondi. E da questo punto di vista molto interessanti sono le parole di Paddy Lowe, ora Direttore Tecnico del Team Williams:

"L'aspetto principale sarà quello dell'efficienza con la quale sarà possibile soddisfare i requisiti di installazione per ottemperare i carichi."

Lowe sta dicendo semplicemente che chi riuscirà a risparmiare peso per garantirsi comunque dei test FIA positivi sarà avvantaggiato. Soprattutto considerando che aggiungere almeno 10 kg ai 728 kg chilogrammi di peso minimo 2017 vorrebbe dire arrivare a 738 kg quando in realtà il peso minimo fissato dalla FIA per la prossima stagione è di "soli" 734 chilogrammi. Cosa significa? Che moltissimi Team (i più penalizzati potrebbero essere quelli che già in questa stagione facevano fatica ad arrivare al peso minimo, come Mercedes e Force India) saranno almeno inizialmente impossibilitati nell'utilizzare della zavorra (per un massimo di 7 kg) se non andando ad aumentare ulteriormente il peso della macchina. La zavorra è spesso molto utile per garantirsi la distribuzione del peso obbligatorio indicata dalla FIA ossia 45% del peso all'anteriore, 55% al posteriore con un 1% di tolleranza.
Oltre a ciò, l'Halo influenzerà l'aerodinamica delle monoposto 2018 e non solo poiché andrà a creare dei disturbi anche all'ingresso dell'aria diretta al compressore e ad eventuali radiatori di raffreddamento di componenti come la parte ibrida e di lubrificazione. Soffermandoci maggiormente sui disturbi prettamente aerodinamici, la FIA permetterà ai vari Team di installare sulla parte alta dell'anello delle appendici aerodinamiche entro i 20 mm d'altezza. L'Halo diverrà quindi nella prossima stagione anche uno strumento in parte con degli effetti aerodinamici "positivi", ottimo per indirizzare i flussi dove necessario.

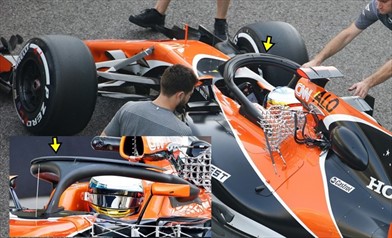

McLaren MCL32 con l'Halo in versione 2018: da notare le appendici montate nella parte alta

Da questo punto Haas, Mclaren e Toro Rosso hanno già portato in pista tra le prove libere 1 di Abu Dhabi e la due giorni di test post Gran Premio delle loro possibili evoluzioni. La più interessante è quella sopra mostrata e progettata dal Team con sede a Woking grazie alla presenza di ben tre appendici aerodinamiche che vanno ad energizzare un flusso particolarmente disturbato dal componente Halo e che andrebbe cosi a generare una perdita importante di carico aerodinamico sull'alettone posteriore.

Articolo originale su f1analisitecnica.com
